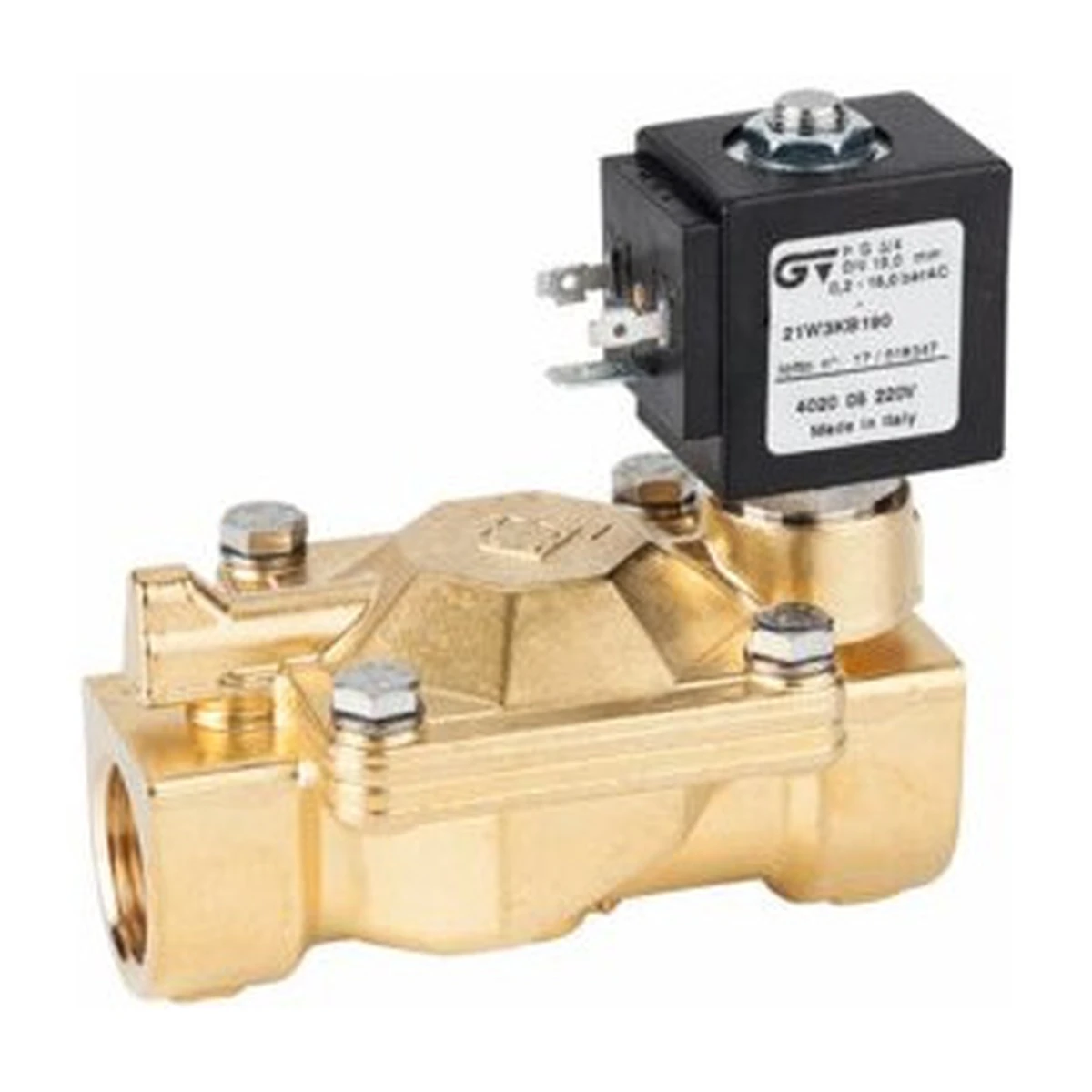

Електромагнетен вентил NC DN32 5/4″ Genebre 4020 07 220V
Електромагнетен вентил NC DN32 5/4″ Genebre 4020 07 220V е соленоиден вентил 2/2 (два приклучока, две положби) со индиректно дејство, кој е нормално затворен и се отвора додека калемот е под напон. Со тело од месинг CW617N и внатрешни навои G 1 1/4″ е предвиден за автоматско управување со вода и други течности што се компатибилни со месинг и NBR.
Вентилот работи со NBR мембрана и бара минимална разлика на притисок од 0,2 bar. Калемот 4808 220V за 220/230 V AC има заштита IP65, приклучок EN 175301-803 и траен режим на работа ED 100 %.
Карактеристики за корисникот
Подолу се техничките карактеристики на електромагнетен вентил NC DN32 Genebre 4020 07, според спецификациите на производителот:
- Шифра на производ: 4020 07 220V
- Модел: Genebre 4020 со калем 4808 220V
- Тип: соленоиден вентил 2/2, нормално затворен (NC), индиректно дејство
- Намена: автоматско отворање и затворање на вода и компатибилни течности во системи за автоматизација
- Приклучок: внатрешни навои G 1 1/4″ (5/4″), BSP според ISO 228/1
- Номинален пречник: DN32, отвор 35 mm
- Kv вредност: 400 L/min
- Притисок: минимална разлика 0,2 bar, MOPD 10 bar (AC и DC), максимален дозволен притисок PS 16 bar
- Работна температура на медиумот: -10 до +90 °C
- Тело и капак: месинг CW617N според EN 12165
- Мембрана и O-прстени: NBR (FKM/Viton по нарачка)
- Јадро, водилка и пружини: инокс
- Калем: 4808 220V, 14,5 VA, 220/230 V AC 50/60 Hz, ED 100 %, класа F (155 °C), куќиште PA
- Заштита на калемот: IP65 според EN 60529, приклучок EN 175301-803, околина -10 до +40 °C
- Димензии (A × B × C): 98 × 125 × 144 mm, калем D × E × F: 30 × 42 × 54 mm
- Тежина: 2,65 kg
- Усогласеност: CE; RD 03/2023 за квалитет на водата за пиење
Предности на електромагнетен вентил NC DN32
Кај индиректното дејство мембраната се отвора со помош на притисокот на самиот медиум, па калемот од 14,5 VA е ист за сите големини од 3/8″ до 2″. Условот е разликата на притисок меѓу влезот и излезот да е најмалку 0,2 bar, а протокот на вентилот е Kv 400 L/min според производителот.
Телото од месинг CW617N и NBR мембраната се предвидени за вода и течности до +90 °C, а по нарачка производителот нуди FKM (Viton) заптивки. Калемот, мембраната со O-прстен и подвижното јадро се резервни делови со свои шифри.
За кого е наменет вентилот?
Овој соленоиден вентил Genebre е наменет за електричари и автоматичари, монтажери на системи за водоснабдување и одржувачи во индустриски погони. Се користи каде што протокот на вода или компатибилна течност се отвора и затвора со електричен сигнал. Погледнете ги и останатите производи од категоријата Вентили.
Често поставувани прашања за електромагнетен вентил NC DN32
Што значи NC кај овој вентил?
NC значи нормално затворен: без напон вентилот е затворен, а се отвора додека калемот е под напон.
На кој напон работи калемот?
Калемот 4808 220V работи на 220/230 V AC, 50/60 Hz, со моќност 14,5 VA и траен режим ED 100 %.
Дали вентилот работи без разлика на притисок?
Не. Поради индиректното дејство потребна е минимална разлика на притисок од 0,2 bar меѓу влезот и излезот.
Кој е максималниот притисок?
Максималниот работен диференцијален притисок (MOPD) е 10 bar, а максималниот дозволен притисок PS е 16 bar.
Колкав е протокот?
Kv вредноста е 400 L/min при отвор од 35 mm.
Може ли да се користи за други течности освен вода?
Да, за течности компатибилни со месинг CW617N и NBR, со вискозитет до 12 cSt. За други медиуми производителот нуди FKM (Viton) заптивки по нарачка.
