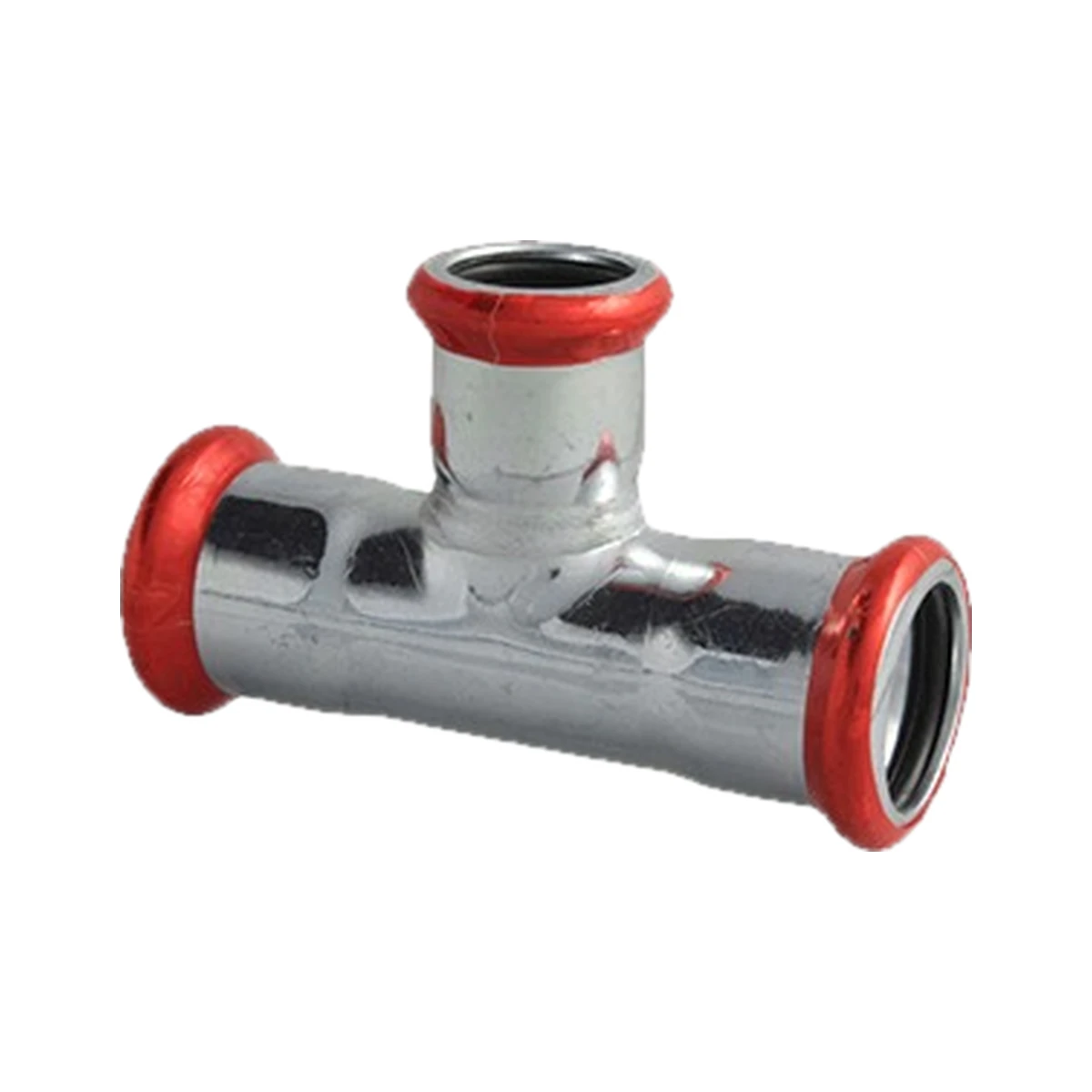

Галванизиран тештик 28-22-28 Прес
Галванизиран тештик 28-22-28 Прес (6130 28.22.28) е прес тештик од јаглероден челик со кој од вод Ø28 mm се одвојува погранка Ø22 mm. Сите три краја се женски прес наглавци со O-прстен од EPDM.
Тештикот е дел од системот EFFEBI-PRESS® со V-профил и се спојува со пресувачка алатка со челусти со V-профил. Двојниот сигурносен систем LBP и Sleeve го открива непресуваниот спој: обликот на O-прстенот пропушта вода или воздух при пробата на заптивање, а обоената фолија на фитингот останува цела ако пресувањето изостанало.
Карактеристики за корисникот
Подолу се техничките карактеристики на галванизиран тештик 28-22-28, според спецификациите на производителот:
- Шифра на производ: 6130 28.22.28
- Модел: EFFEBI-PRESS® V-профил
- Тип: прес тештик со редуцирана гранка
- Намена: одвојување погранка Ø22 mm од вод Ø28 mm
- Приклучоци: два наглавка Ø28 mm и еден наглавок Ø22 mm
- Материјал: јаглероден челик со надворешно поцинкување
- Заптивка: O-прстен од EPDM со полигонален профил
- Систем за контрола: LBP (Leak Before Press) и обоена фолија Sleeve
- Начин на спојување: пресување, без заварување и без лемење
- Должина L: 90 mm
- Тежина: 138 g
- Пакување во ќесе: 10 парчиња
- Пакување во кутија: 50 парчиња
- Ограничување: не е наменет за пивка вода
Предности на галванизираниот тештик 28-22-28
Со галванизираниот тештик 28-22-28 гранката се одвојува во помал пречник без дополнителен редуцир, а спојот се прави со пресување, без заварување и без лемење. Полигоналниот профил на O-прстенот е обликуван да ги прима влечните сили и торзионите напрегања.
Телото е од јаглероден челик со надворешно поцинкување, мерата L изнесува 90 mm, а едно парче тежи 138 g. Според типското одобрение RISE C900881 за V-профилот во јаглероден челик, температурата на водата не смее да надмине 95 °C, а максималниот работен притисок изнесува 1,0 MPa.
За кого е наменет галванизираниот тештик 28-22-28?
Овој прес фитинг е наменет за инсталатери на системи за греење и ладење, монтери на топлински пумпи, изведувачи на спринклер инсталации и мајстори што работат со компримиран воздух и инертни гасови. Се користи таму каде што споевите се прават со пресување, без заварување на лице место. Погледнете ги и останатите производи од категоријата Галванизиран фитинг.
Често поставувани прашања за галванизиран тештик 28-22-28
Колкава е гранката?
Гранката е Ø22 mm, а главниот вод Ø28 mm.
Смее ли да се користи за пивка вода?
Не. Фитинзите од јаглероден челик не се наменети за пивка вода, туку за затворени кола за греење и ладење, спринклер системи, инертни гасови и компримиран воздух.
Како се знае дали спојот е испресуван?
По двата показатела: обоената фолија се кине и се одвојува од металот при пресување, а непресуваниот O-прстен пропушта при пробата на заптивање.
Колкава температура и притисок се дозволени?
Според типското одобрение RISE C900881, вода до 95 °C и работен притисок до 1,0 MPa.
Дали е потребен посебен редуцир?
Не, приклучокот Ø22 mm е веќе дел од тештикот.
