Опис

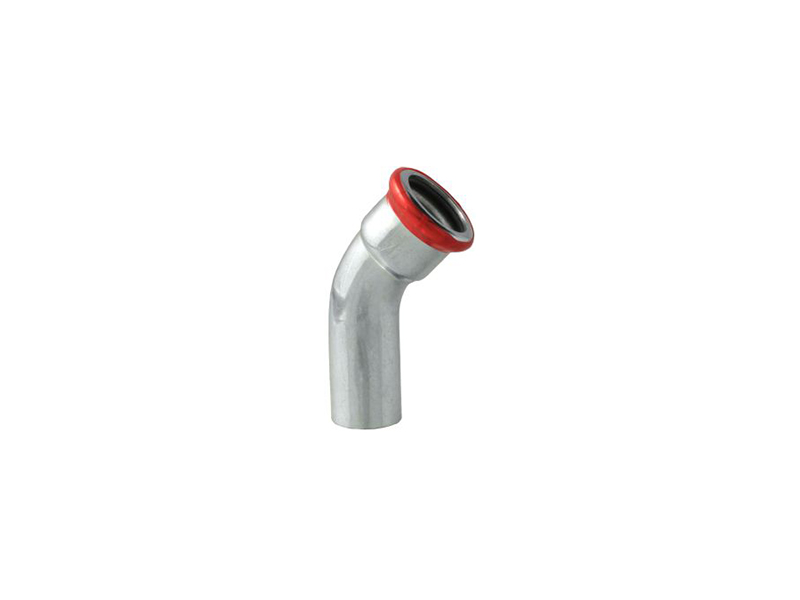

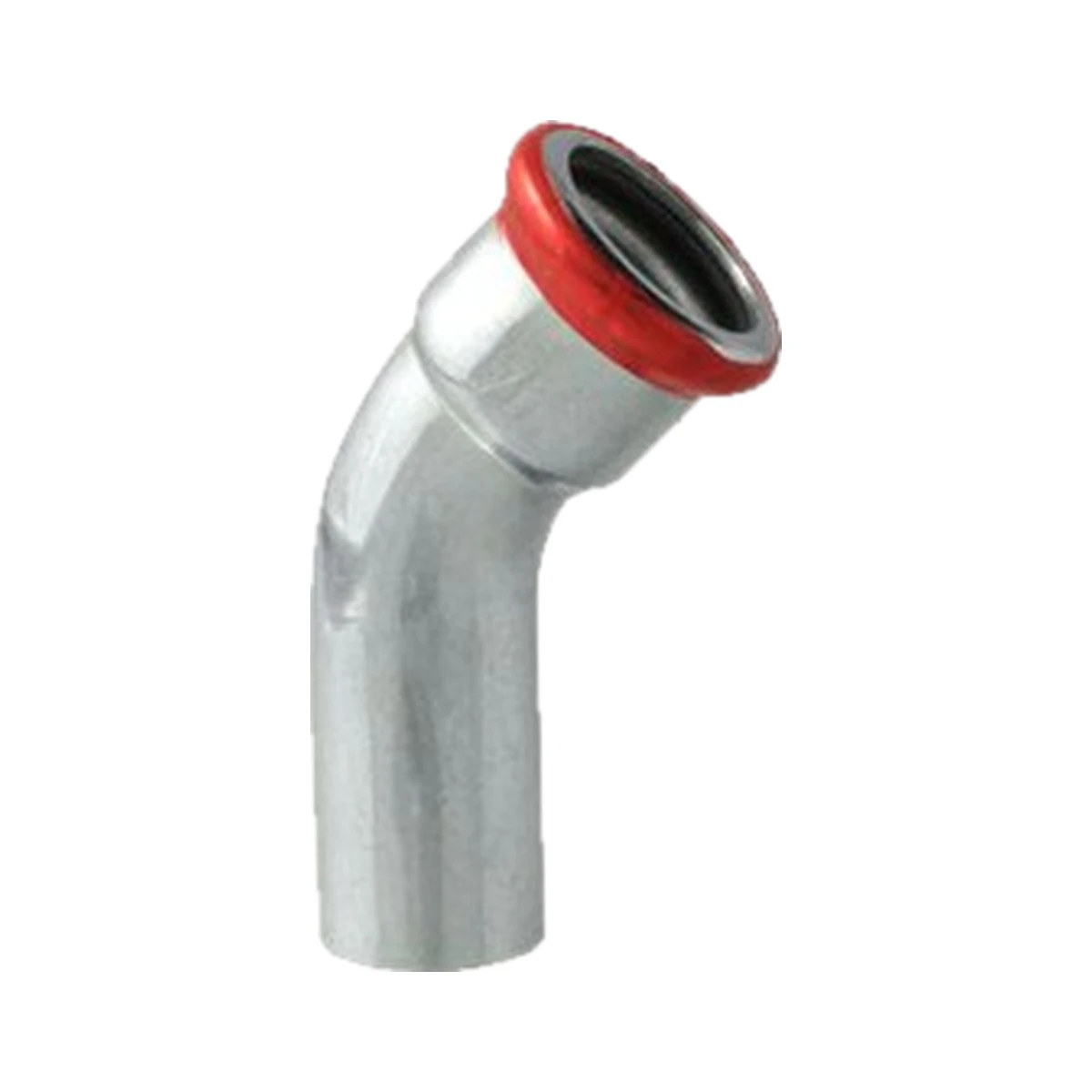

Галванизирано колено 22-45° мж Прес
Галванизирано колено 22-45° мж Прес (6040 22) е прес колено од јаглероден челик што го врти водот за 45° при пречник Ø22 mm. Има еден женски прес наглавок и еден машки крај, а заптивањето го прави O-прстен од EPDM со полигонален профил.
Коленото е дел од системот EFFEBI-PRESS® со V-профил и има радиус на свиокот R 1,2 × d. Двојниот сигурносен систем LBP и Sleeve го открива непресуваниот спој: обликот на O-прстенот пропушта вода или воздух при пробата на заптивање, а обоената фолија на фитингот останува цела ако пресувањето изостанало.
Карактеристики за корисникот
Подолу се техничките карактеристики на галванизирано колено 22-45° мж прес, според спецификациите на производителот:
- Шифра на производ: 6040 22
- Модел: EFFEBI-PRESS® V-профил
- Тип: прес колено 45° со мж краеви
- Намена: свртување на водот за 45°
- Приклучоци: еден женски прес наглавок и еден машки крај Ø22 mm
- Радиус на свиокот: R 1,2 × d
- Материјал: јаглероден челик со надворешно поцинкување
- Заптивка: O-прстен од EPDM со полигонален профил
- Систем за контрола: LBP (Leak Before Press) и обоена фолија Sleeve
- Начин на спојување: пресување, без заварување и без лемење
- Должина L: 39 mm
- Тежина: 74 g
- Пакување во ќесе: 10 парчиња
- Пакување во кутија: 100 парчиња
- Ограничување: не е наменет за пивка вода
Предности на галванизираното колено 22-45°
Галванизираното колено 22-45° се вградува со пресување, без заварување и без лемење, па на споевите нема траги од горење. Полигоналниот профил на O-прстенот е обликуван да ги прима влечните сили и торзионите напрегања.
Телото е од јаглероден челик со надворешно поцинкување, мерата L изнесува 39 mm, а едно парче тежи 74 g. Според типското одобрение RISE C900881 за V-профилот во јаглероден челик, температурата на водата не смее да надмине 95 °C, а максималниот работен притисок изнесува 1,0 MPa.
За кого е наменето галванизираното колено 22-45°?
Овој прес фитинг е наменет за инсталатери на системи за греење и ладење, монтери на топлински пумпи, изведувачи на спринклер инсталации и мајстори што работат со компримиран воздух и инертни гасови. Се користи таму каде што споевите се прават со пресување, без заварување на лице место. Погледнете ги и останатите производи од категоријата Галванизиран фитинг.
Често поставувани прашања за галванизирано колено 22-45° мж прес
Под кој агол свртува галванизираното колено 22-45°?
Под 45°, со радиус на свиокот R 1,2 × d.
Какви краеви има коленото 22-45°?
Еден женски прес наглавок и еден машки крај за цевка Ø22 mm.
Смее ли да се користи за пивка вода?
Не. Фитинзите од јаглероден челик не се наменети за пивка вода, туку за затворени кола за греење и ладење, спринклер системи, инертни гасови и компримиран воздух.
Како се знае дали спојот е испресуван?
По двата показатела: обоената фолија се кине и се одвојува од металот при пресување, а непресуваниот O-прстен пропушта при пробата на заптивање.
Колкава температура и притисок се дозволени?
Според типското одобрение RISE C900881, вода до 95 °C и работен притисок до 1,0 MPa.
