Разделник со пуш спојки 6 излеза за подно греење 1″

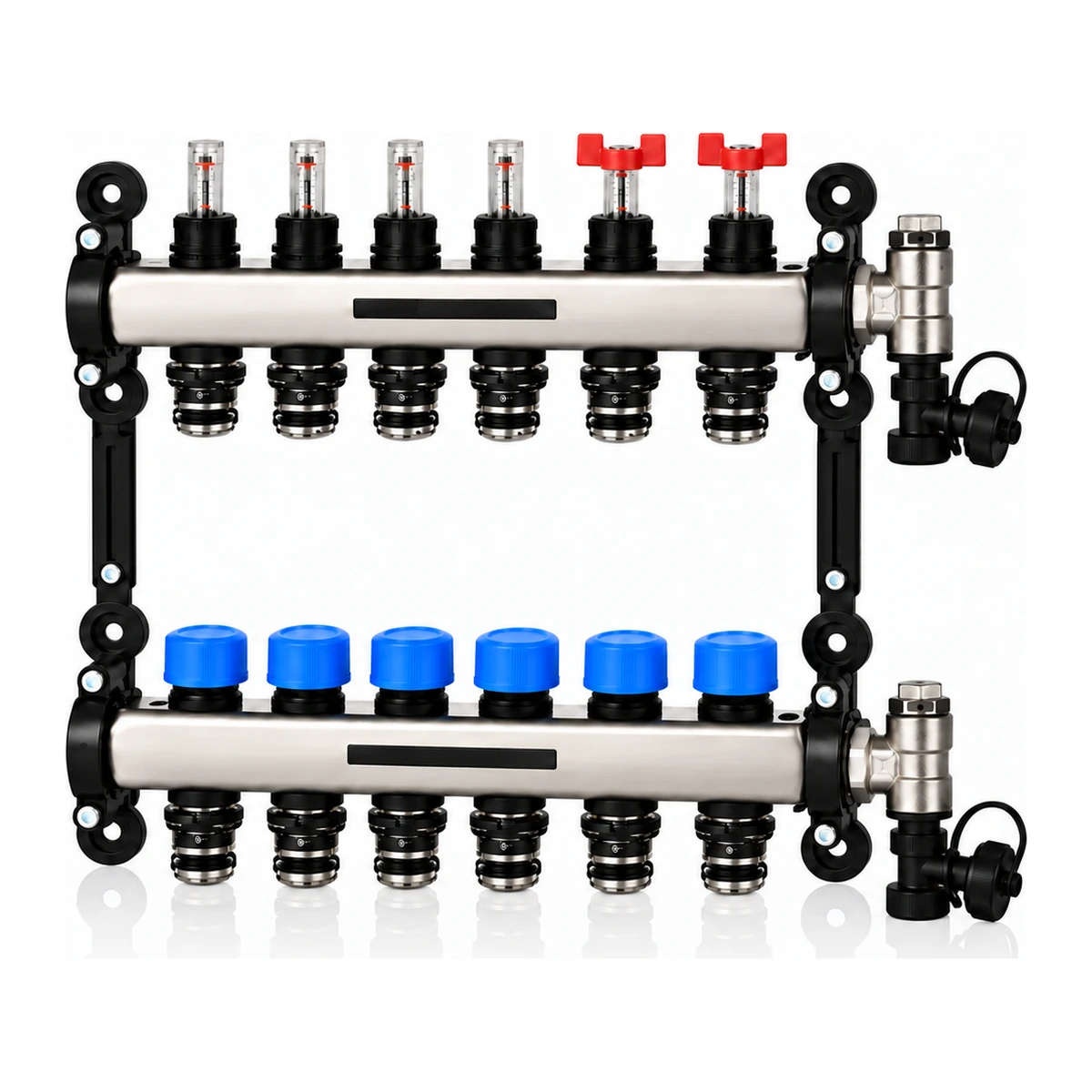

Разделник со пуш спојки 6 излеза за подно греење Pres Block (AORA06) е инокс колектор 1″ со 6 круга и проѕирни спојки на сите излези. На доводот има фловметри од 0 до 5 l/min, а на повратот вентили за термоактуатор M30×1,5.
На секоја греда има рачен вентил за испуштање воздух и котловска славина, а во комплетот се и подесивите држачи и клучот за фловметрите.
Карактеристики за корисникот
Подолу се техничките карактеристики на разделникот, според упатството на производителот Pres Block:
- Шифра на производ: AORA06
- Производител: Pres Block (Италија)
- Тип: инокс разделник 1″ со проѕирни пуш спојки
- Влез: женски навој 1″
- Број на кругови: 6 (довод и поврат)
- Излези: проѕирни пуш спојки со метална стега и сигурносен клип
- Довод: фловметри 0–5 l/min, отстапување до 15 %, клуч за регулирање во комплетот
- Поврат: вентили за термоактуатор M30×1,5 со пластично капаче, Kv 1,92, ход на иглата 3,8 mm
- Опрема: рачен вентил за воздух и котловска славина со заштитно капаче
- Растојание меѓу излезите: 50 mm
- Подесиви држачи: 210–273 mm (пар, во комплетот)
- Длабочина на ѕидното ормарче: над 76 mm
- Работен притисок: 0–6 bar, најмногу 10 bar
- Притисок на пукање: над 22 bar на собна температура, над 15 bar при 50 °C
- Работна температура: 5–55 °C
- Флуид: вода или раствор со гликол до 50 %
- Материјали: AISI инокс, PPS, PA6,6 и PA6,6 GF30, PA12 и PA12 GF30, POM, PP, Grivory, EPDM
Предности на разделник со пуш спојки 6 излеза
Во пуш спојката цевката ја држи назабен прстен, а заптиваат два О-прстена. Поврзувањето е без навртување и без пресување: цевката се турка сѐ додека не се закачи металната стега.
Секој фловметар покажува колку вода минува низ својот круг, а протокот се регулира посебно за секој круг. Повратните вентили се затвораат рачно со капачето или автоматски со термоактуатор M30×1,5 и собен термостат. Pres Block е италијанска фирма основана во 1961 година.
За кого е наменет разделникот?
Разделникот е наменет за монтери на подно греење што сакаат брзо и уредно поврзување на 6 круга. Се поставува во ѕидно ормарче подлабоко од 76 mm и се поврзува на котел или топлинска пумпа преку женски навој 1″. Погледнете ги и останатите производи од категоријата Разделници за подно греење.
Често поставувани прашања за разделник со пуш спојки 6 излеза
Како се поврзува цевката на пуш спојката?
Цевката се сече под прав агол и се закосува на работ, а потоа се турка во спојката сѐ додека не се закачи металната стега.
Може ли спојот подоцна да се расклопи?
Да. Клипот се вади со одвртувач, се отвора проѕирното капаче и се менуваат назабениот прстен, дистанцерот и двата О-прстена. Според Pres Block, ова треба да го прави обучен монтер.
Колкав проток може да се регулира по круг?
Од 0 до 5 l/min по круг, со клучот од комплетот. Според Pres Block, отстапувањето на фловметарот е до 15 %.
Може ли да се стави термоактуатор?
Да. Повратните вентили имаат навој M30×1,5 за термоактуатор. Без актуатор, кругот се затвора рачно со капачето.
Каков притисок и температура издржува?
Работниот притисок е 0–6 bar, најмногу 10 bar, а работната температура е 5–55 °C.
Како се проверува системот по монтажата?
Pres Block препорачува проба на притисок и непропусност: со компримиран воздух на 6 bar во траење од 24 часа, а потоа со вода на 6 bar во траење од 3 дена.
