Опис

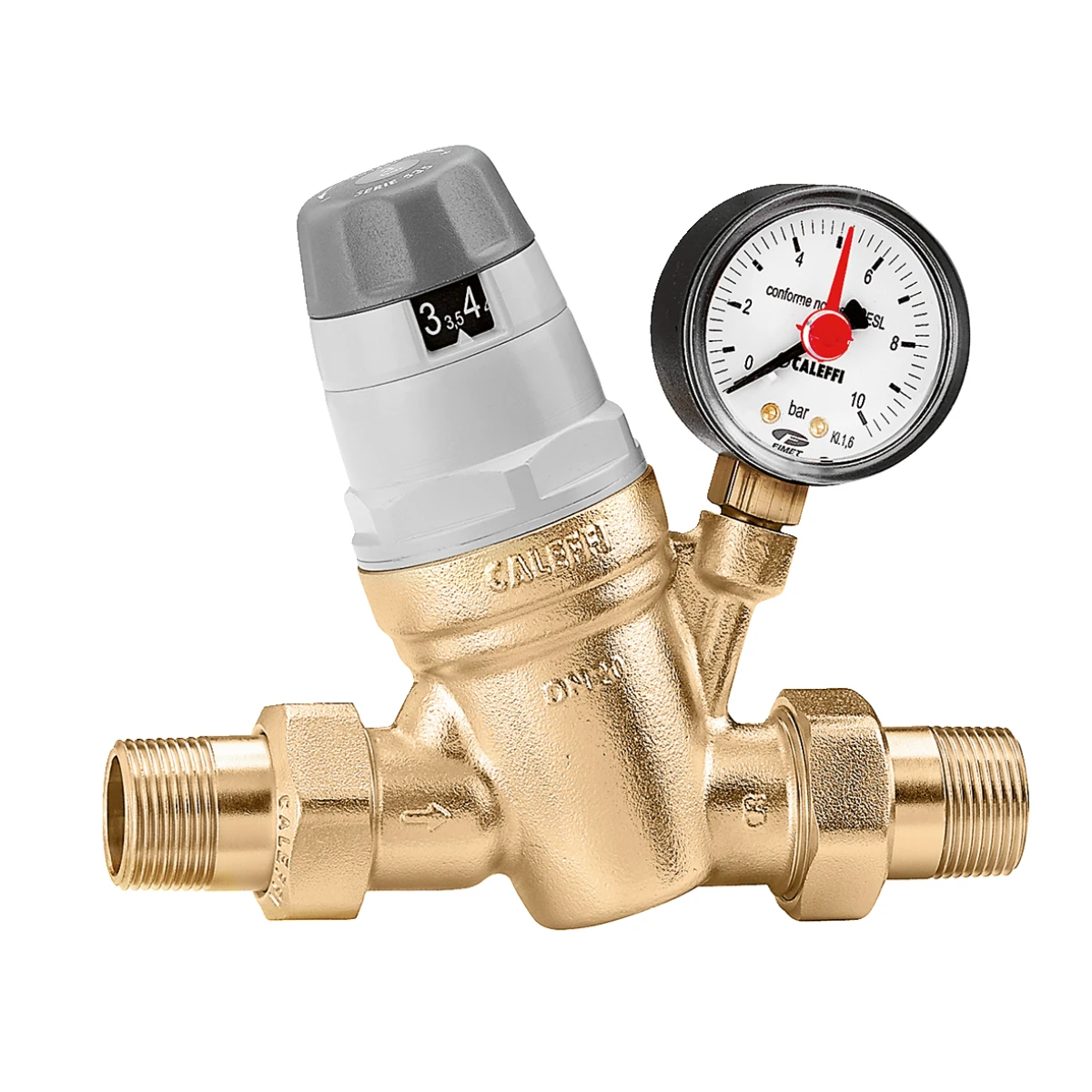

Редуцир вентил Caleffi 535061 1″ со манометар
Редуцир вентил Caleffi 535061 е уред за намалување и стабилизирање на притисокот во водоводни инсталации. Се вградува на доводната линија кога притисокот од водоводната мрежа треба да се намали на пониска, однапред подесена вредност.
Вентилот го одржува излезниот притисок на подесената вредност и при промени на влезниот притисок. Моделот има приклучоци 1″, со холендери, заменлив моноблок картриџ, регулациона скала и вграден манометар со опсег од 0 до 10 bar.
Спецификации
Основните технички карактеристики на редуцир вентил Caleffi 535061 се наведени подолу, според спецификациите на производителот.
- Производител: Caleffi
- Серија: 5350
- Модел: 535061
- Тип: редуцир вентил со заменлив моноблок картриџ
- Намена: намалување и стабилизирање на притисокот во водоводни инсталации
- Номинална димензија: DN 25
- Приклучоци: R 1″, машки навој со холендери
- Стандард на приклучоците: EN 10226-1 (ISO 7/1)
- Манометар: вклучен, со опсег 0–10 bar
- Опсег на подесување на излезниот притисок: 1–6 bar
- Фабричко подесување: 3 bar
- Максимален влезен притисок: 25 bar
- Работен медиум: вода
- Температурен опсег на медиумот: 2–40 °C
- Материјал на телото: месинг отпорен на децинкификација
- Мембрана и заптивки: EPDM
- Филтер: нерѓосувачки челик
- Отвор на филтерот: 0,51 mm
- Подесување: рачно, со регулациона скала
- Стандард: EN 1567
Предности на редуцир вентил Caleffi 535061
Регулаторот на притисок Caleffi 535061 овозможува подесување на излезниот притисок во опсег од 1 до 6 bar. Подесената вредност може да се следи преку вградениот манометар, додека регулационата скала овозможува полесно рачно приспособување.
Компензираната конструкција помага излезниот притисок да остане стабилен при промени на влезниот притисок. Внатрешниот филтер од нерѓосувачки челик задржува дел од нечистотиите што може да навлезат од водоводната мрежа.
Заменливиот моноблок картриџ ги содржи главните регулациони компоненти и може да се извади за проверка, чистење или замена. По проверка, чистење или замена на картриџот, редуцирниот вентил треба повторно да се подеси според упатството на производителот.
Телото од месинг отпорен на децинкификација и EPDM-заптивките се наменети за употреба со вода во водоводни системи. Вентилот е фабрички подесен на 3 bar, а вредноста може да се приспособи според условите на инсталацијата.
Монтажа на редуцир вентил Caleffi 535061
Регулаторот на притисок Caleffi 535061 се монтира на доводната линија, пред делот од системот во кој треба да се одржува намален и стабилен притисок. Насоката на протокот мора да одговара на стрелката означена на телото.
Пред монтажата се препорачува испирање на цевките за отстранување на нечистотиите и преостанатиот воздух. Поставувањето затворачки вентили пред и по редуцирот го олеснува идното сервисирање и одржување.
Вентилот може да се монтира на хоризонтална или вертикална цевка, но не смее да биде поставен со регулационата рачка насочена надолу. Треба да се остави доволно простор за читање на манометарот, подесување и пристап до картриџот.
Не се препорачува вградување под земја или во подземни шахти поради изложеност на мраз, потежок пристап за одржување и ограничена видливост на манометарот.
Подесувањето се врши преку регулационата рачка. Со вртење во насока на стрелките на часовникот се зголемува подесениот притисок, а со вртење во спротивна насока се намалува. Монтажата и подесувањето треба да ги изврши стручно лице според упатството на производителот.
За кого е наменет?
Редуцирот Caleffi 535061 е наменет за водоводни инсталации во кои високиот или променливиот влезен притисок треба да се намали и да се одржува на подесена излезна вредност.
Приклучокот 1″ и номиналната димензија DN 25 го прават соодветен за домашни и слични водоводни инсталации. Изборот треба да се направи според влезниот притисок, потребниот излезен притисок и пресметаната потрошувачка на вода.
Погледнете ги и останатите производи од категоријата Вентили.
Често поставувани прашања
Што прави редуцир вентил Caleffi 535061?
Го намалува притисокот од водоводната мрежа и го одржува излезниот притисок на претходно подесена вредност.
Колкав е опсегот на подесување?
Излезниот притисок може да се подеси во опсег од 1 до 6 bar.
Кој е фабрички подесениот притисок?
Вентилот е фабрички подесен на 3 bar.
Колкав е максималниот влезен притисок?
Максималниот дозволен влезен притисок е 25 bar.
Какви приклучоци има?
Моделот има R 1″ машки навојни приклучоци со холендери.
Дали редуцирот има манометар?
Да. Caleffi 535061 се испорачува со манометар со опсег од 0 до 10 bar.
Дали картриџот може да се замени?
Да. Моноблок картриџот може да се извади за проверка, чистење или замена.
Која е максималната температура на водата?
Температурниот опсег на работниот медиум е од 2 до 40 °C.
Каде се монтира?
Регулаторот на притисок Caleffi 535061 се монтира на доводната водоводна линија, пред делот од системот каде треба да се одржува намален притисок.
Дали може да се монтира вертикално?
Да. Може да се монтира на хоризонтална или вертикална цевка, но не со регулационата рачка насочена надолу.
Техничка документација
Подолу е официјалната документација за редуцир вентил Caleffi 535061, со информации за техничките карактеристики, изборот, подесувањето, монтажата и одржувањето.
Преземете го официјалниот технички лист за серијата Caleffi 5350: Технички лист – Caleffi 5350 PDF
Погледнете го моделот на официјалната страница: Caleffi 535061
