Опис

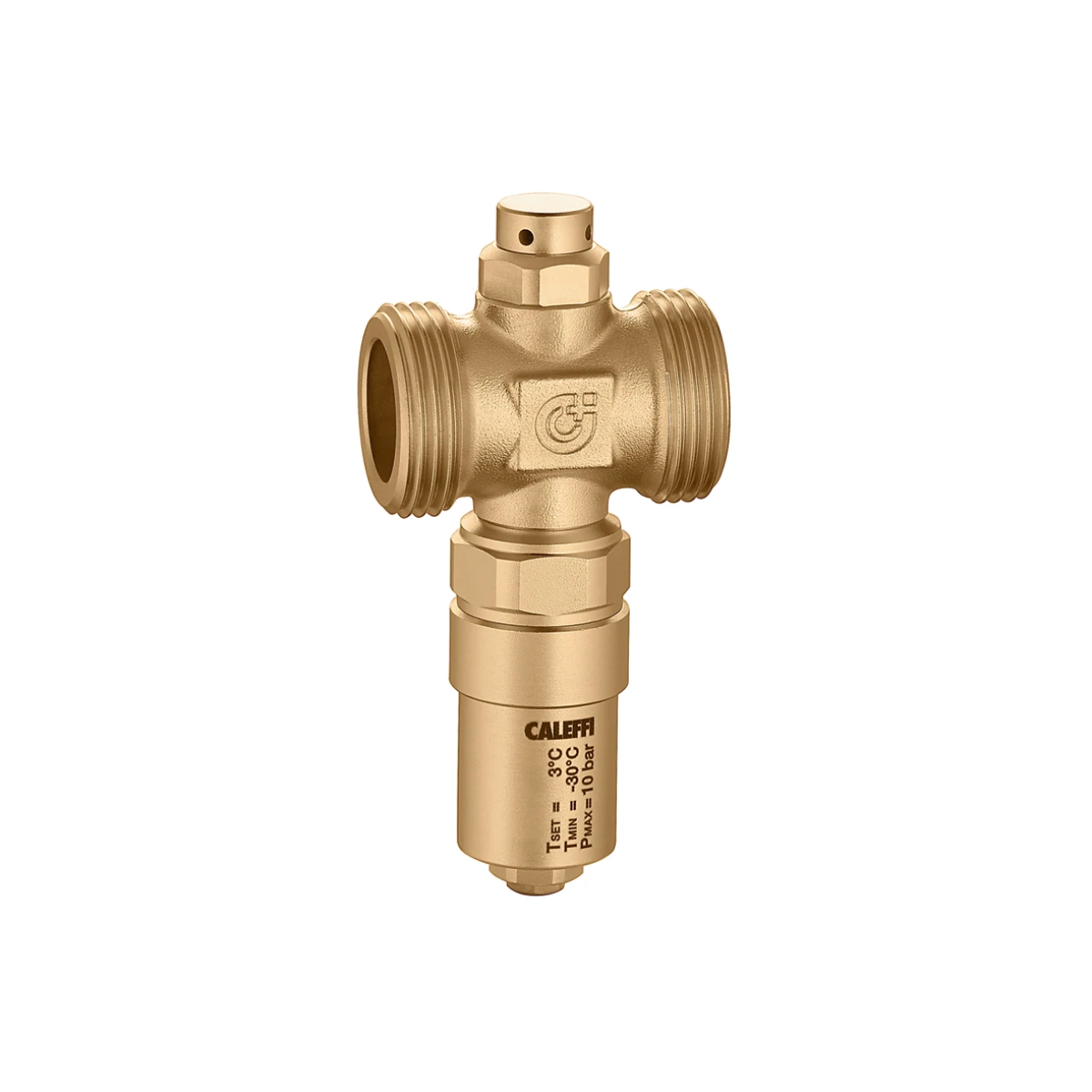

Вентил против смрзнување Caleffi 108601 iStop е автоматски механички вентил наменет за системи со моноблок топлински пумпи. Се поставува во надворешниот дел од водената инсталација и помага да се намали можноста за создавање мраз при ниски температури.

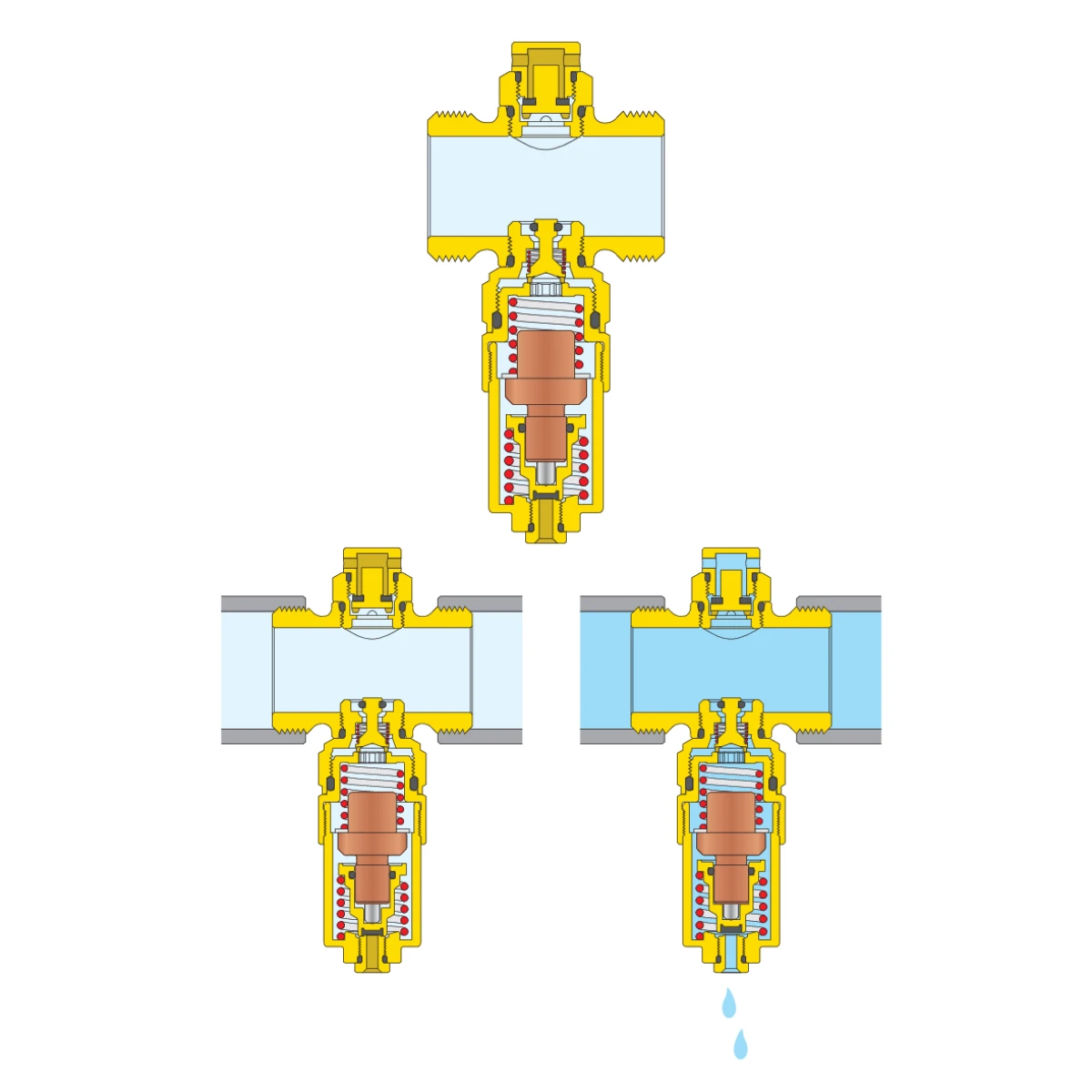

Кога температурата на водата ќе достигне приближно 3 °C, вентилот против смрзнување Caleffi 108601 го отвора испустот и овозможува дел од водата да истече од системот. Испустот се затвора кога температурата ќе достигне околу 4 °C. Уредот работи механички и не користи електрично напојување.
Спецификации
Основните технички карактеристики на вентилот против смрзнување Caleffi 108601 се наведени подолу, според спецификациите на производителот.
- Производител: Caleffi
- Серија: 108 iStop
- Модел: 108601
- Тип: автоматски вентил против смрзнување
- Намена: системи со моноблок топлински пумпи

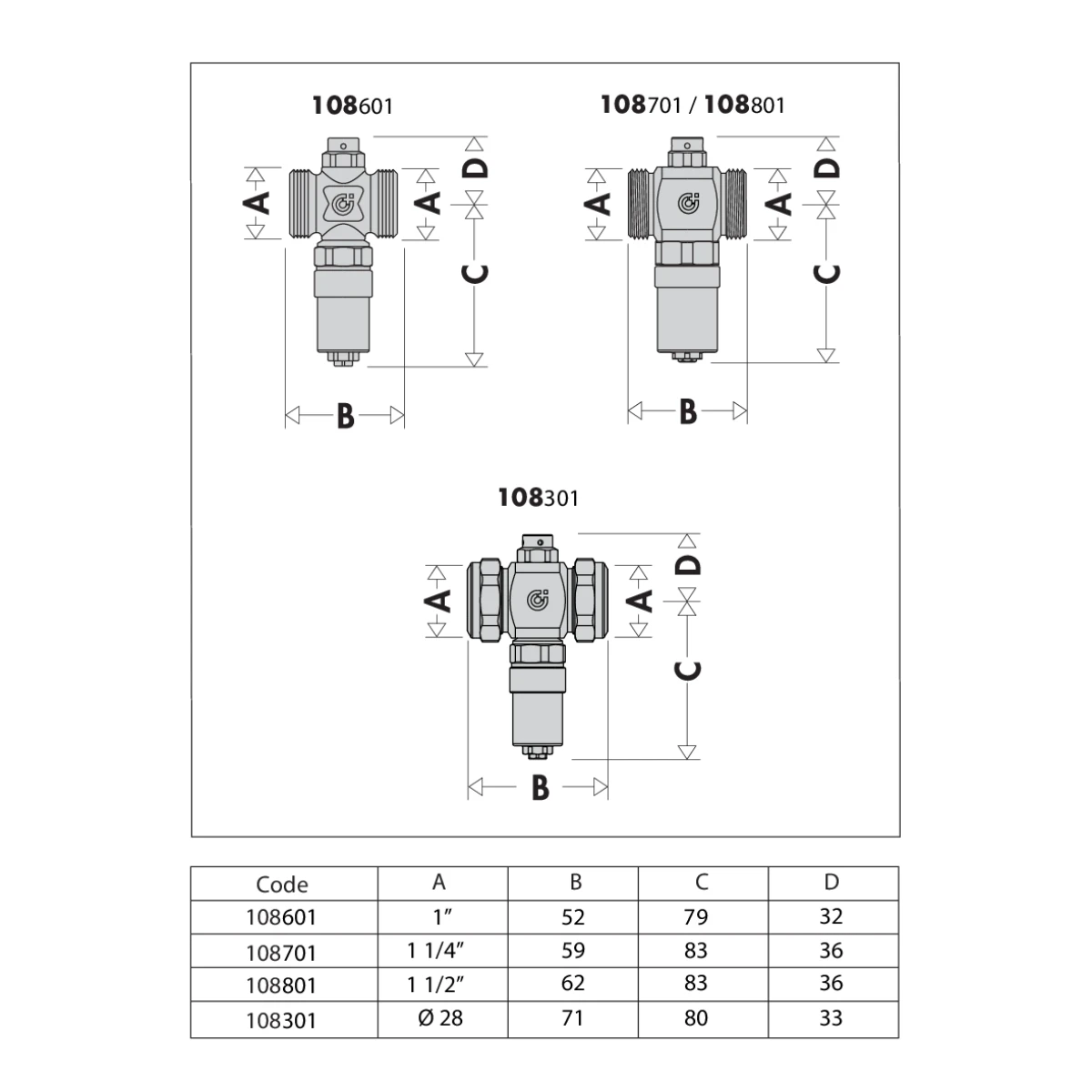

- Номинална димензија: DN 25
- Приклучок: G 1″, машки навој
- Стандард на навој: ISO 228-1
- Работен медиум: вода
- Материјал на телото: месинг
- Материјал на пружините: нерѓосувачки челик
- Заптивки: EPDM
- Максимален работен притисок: 10 bar
- Температурен опсег на медиумот: 0–65 °C
- Температурен опсег на околината: од −30 до 60 °C
- Температура на отворање: 3 °C
- Температура на затворање: 4 °C
- Точност: ±1 °C
- Kv-вредност: 33 m³/h
- Начин на работа: механички, без електрично напојување
Предности на вентил против смрзнување Caleffi 108601
Вентилот против смрзнување Caleffi 108601 работи механички и може да се активира и при прекин на електричното напојување. Со контролирано испуштање вода при ниска температура, помага да се намали можноста за создавање мраз во надворешниот дел од системот.
Телото е изработено од месинг, пружините се од нерѓосувачки челик, а заптивките се од EPDM. Температурниот сензор и вакуумскиот прекинувач може да се заменат при сервисирање, според упатството на производителот.
Моделот 108601 е наменет за примени со температура на водата до 65 °C. Изборот на вентилот треба да се направи според температурата на водата, димензијата на цевките и карактеристиките на топлинската пумпа.
Монтажа на вентил против смрзнување Caleffi 108601
Вентилот против смрзнување Caleffi 108601 се монтира вертикално, со испусниот отвор насочен надолу, за испуштената вода да може непречено да истекува. Треба да се постави надвор, на место каде што може да се појават најниските температури и подалеку од извори на топлина.

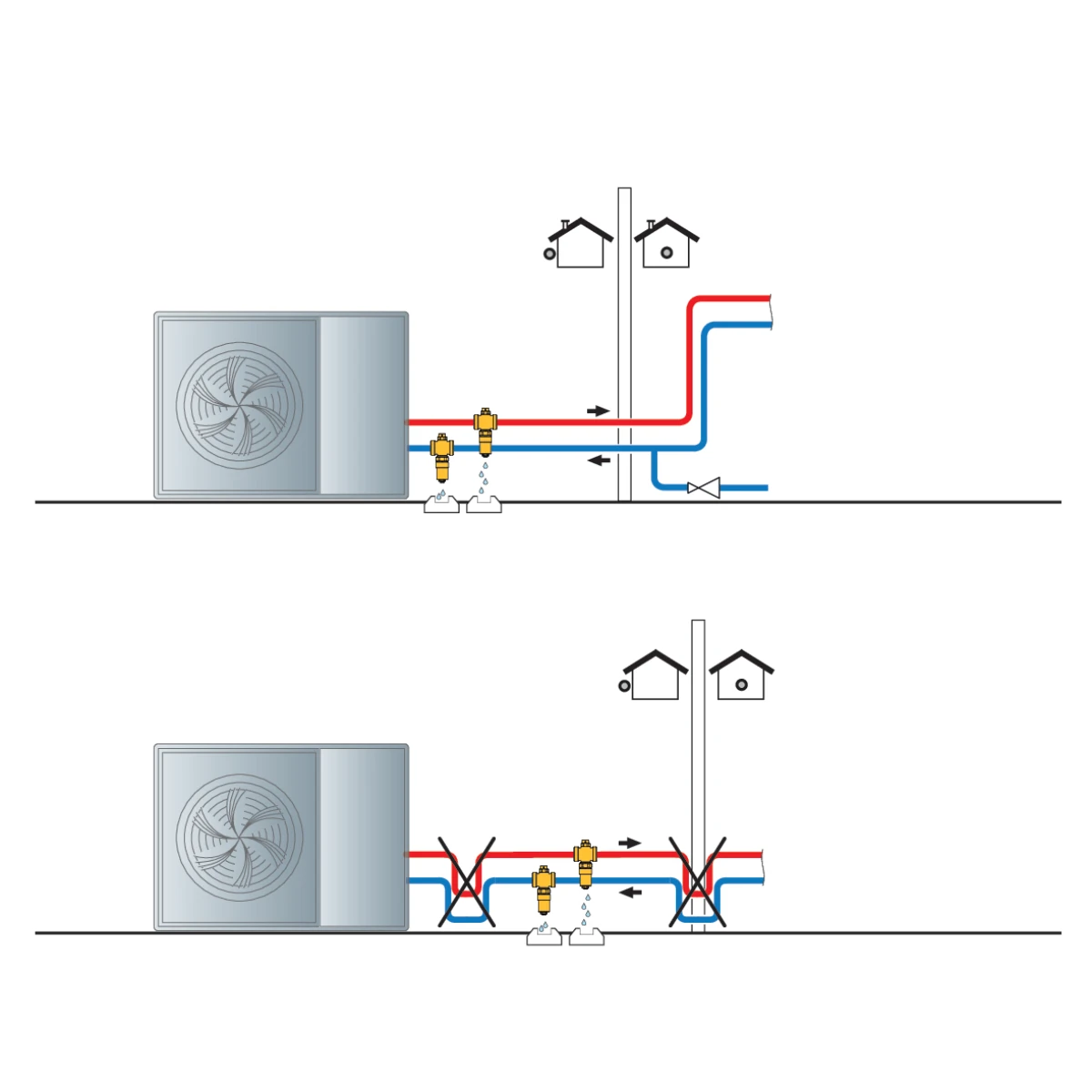

Според упатството на Caleffi, се препорачува поставување вентил на доводната и на повратната цевка. На овој начин се овозможува испуштање вода од двата дела на надворешниот воден круг.

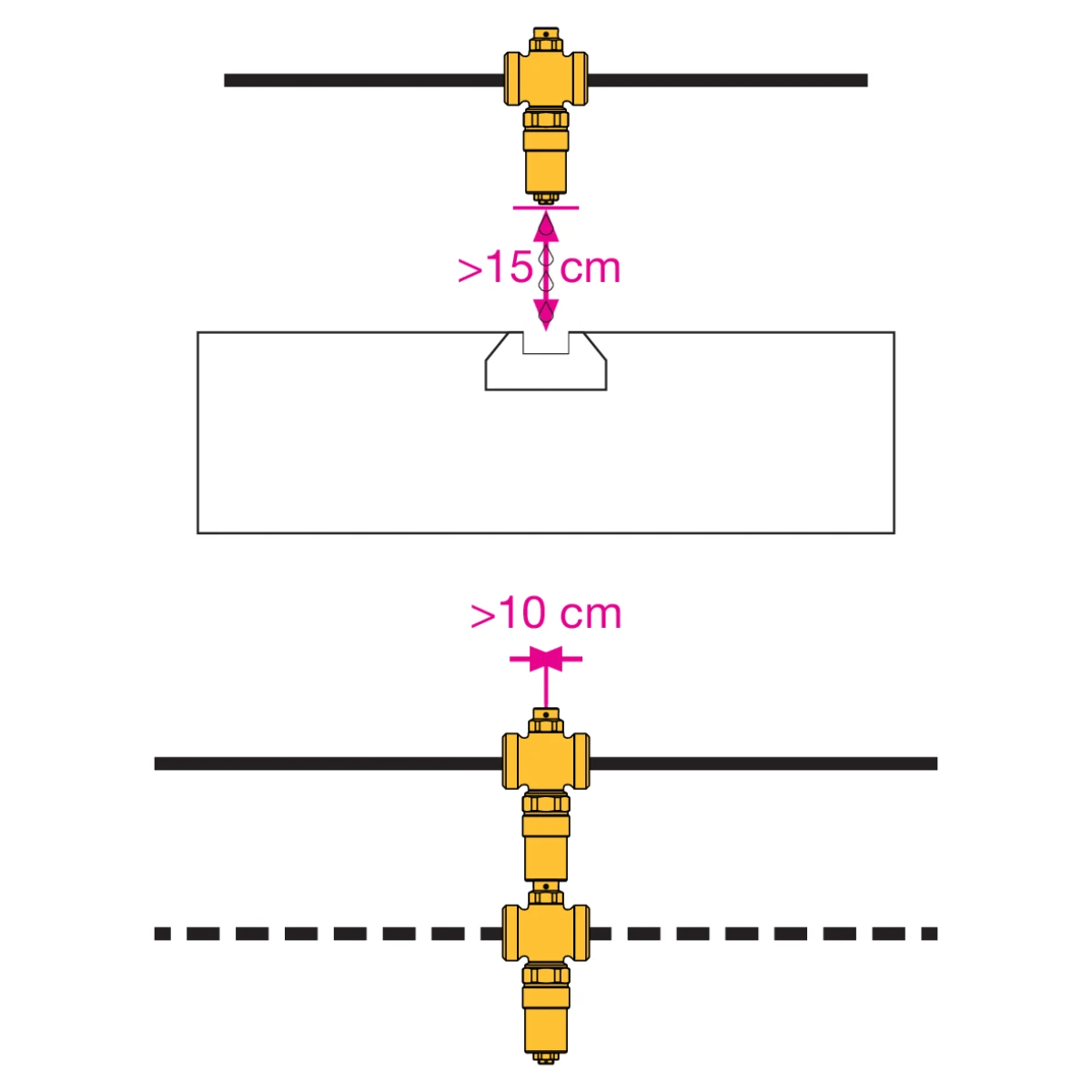

Под вентилот треба да има најмалку 15 cm слободен простор, а помеѓу два вентила треба да се остави растојание од најмалку 10 cm. Испустот треба да биде насочен кон соодветно место за одведување или собирање на водата.
Вентилот не треба да се покрива со топлинска изолација. При надворешна монтажа треба да биде заштитен од дожд, снег и директна сончева светлина. Монтажата треба да ја изврши стручно лице според упатството на производителот.
За кого е наменет?
Вентилот против смрзнување Caleffi 108601 е наменет за системи со моноблок топлински пумпи кај кои доводните и повратните цевки се поставени надвор и се изложени на ниски температури.
Моделот може да се користи во инсталации со вода и со максимална работна температура до 65 °C. За системи со повисока температура треба да се избере соодветна верзија според спецификациите на производителот.
Погледнете ги и останатите производи од категоријата Вентили.
Често поставувани прашања
Како работи вентилот Caleffi 108601?
Кога температурата на водата ќе достигне приближно 3 °C, вентилот го отвора испустот и овозможува дел од водата да истече.
На која температура повторно се затвора?
Испустот се затвора кога температурата на водата ќе достигне приближно 4 °C.
Дали му е потребно електрично напојување?
Не. Вентилот работи механички и не користи електрично напојување.
Каков приклучок има Caleffi 108601?
Има G 1″ машки навој според ISO 228-1 и номинална димензија DN 25.
Кој е максималниот работен притисок?
Вентил против смрзнување Caleffi 108601 има максимален работен притисок од 10 bar.
Која е Kv-вредноста на моделот 108601?
Kv-вредноста на вентилот е 33 m³/h.
Каде треба да се монтира?
Се монтира надвор, вертикално и со испусниот отвор насочен надолу, на место изложено на ниски температури.
Дали вентилот треба да се изолира?
Не. Според упатството на Caleffi, вентилот треба да остане без топлинска изолација.
Техничка документација
Подолу е официјалната документација за вентил против смрзнување Caleffi 108601, со податоци за техничките карактеристики, изборот, монтажата и одржувањето.
Преземете го официјалниот технички лист (документ 01376/24): Технички лист – iStop 108 PDF
Погледнете ја серијата на официјалната страница: Caleffi iStop 108
