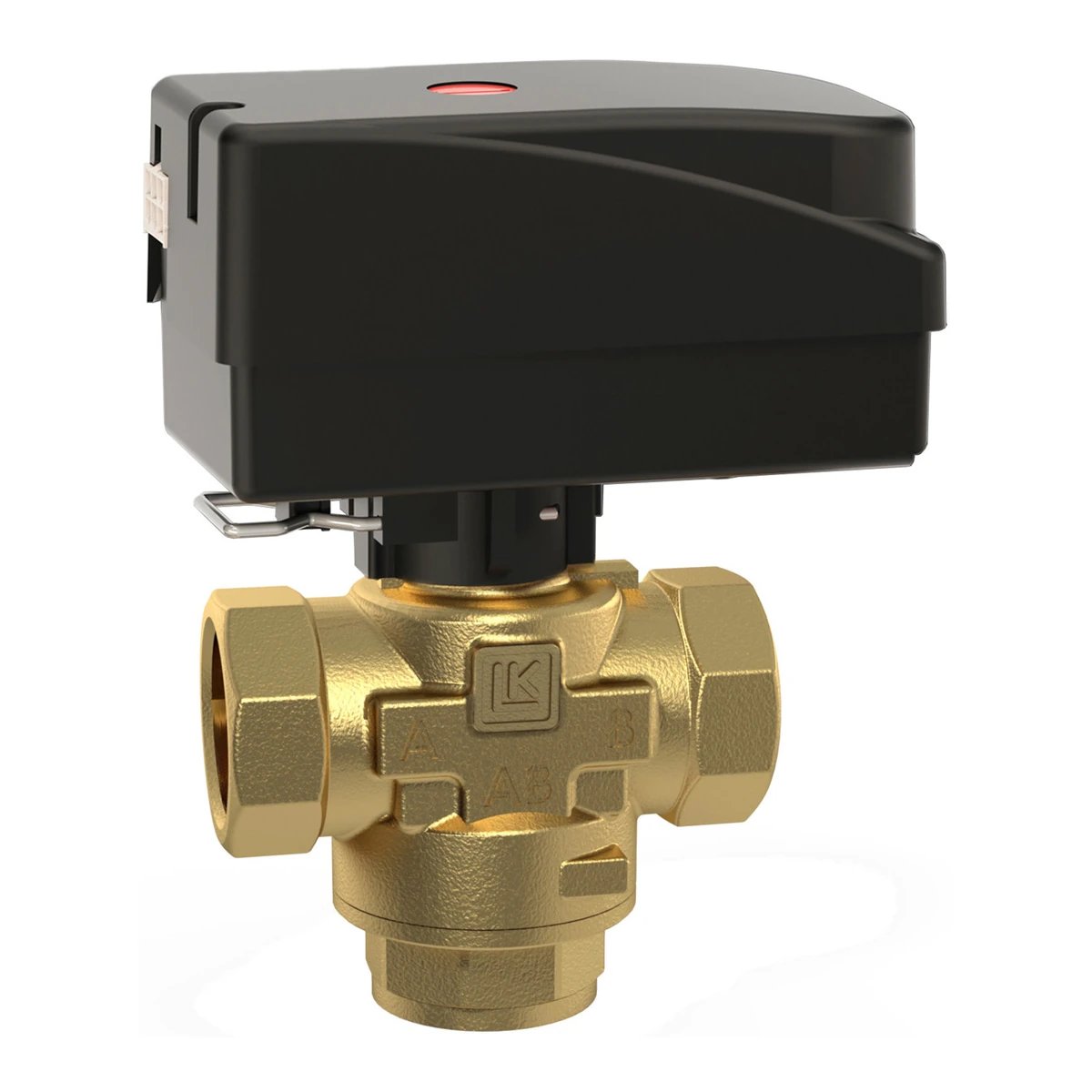

Зонски вентил LK 525 MultiZone 3W F 1″ со мотор 230 V
Зонски вентил LK 525 MultiZone 3W F 1″ со мотор 230 V (35135T) е моторизиран трокрак зонски вентил за вклучено/исклучено управување. Со приклучоци F 1″ внатрешен навој (Rp 1) и Kvs 8,0 m³/h, го пренасочува протокот меѓу кругот на греење и кругот на санитарна вода без рачна интервенција.

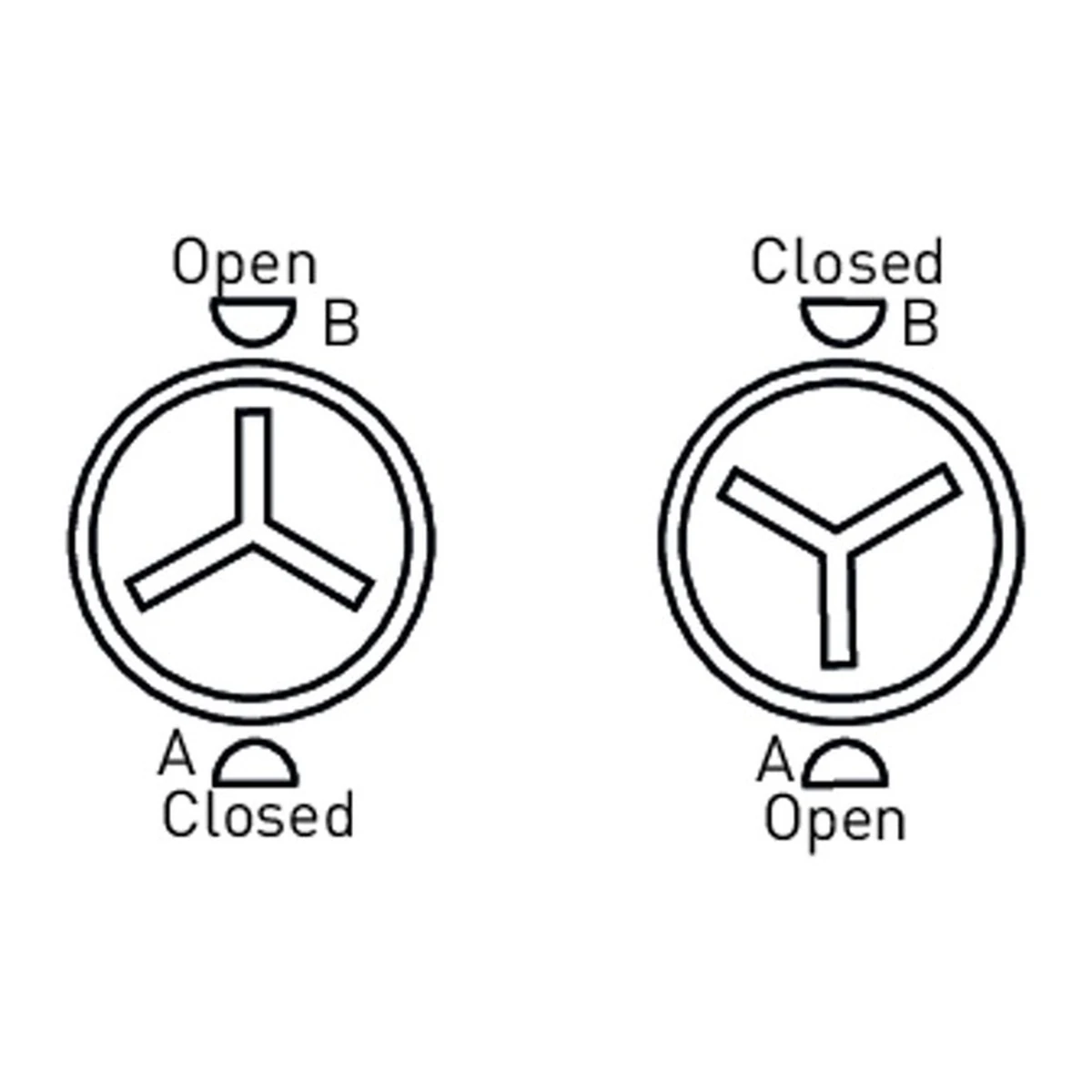

Вентилот е изведен со ротирачка плоча, што му овозможува да издржи поголема разлика на притисок и го намалува ризикот од заглавување по долг прекин во работата. Затоа е особено погоден за системи со топлински пумпи, каде во топлиот дел од годината поминува долго време меѓу две промени на насоката на протокот. На горната површина на моторот има индикатор што покажува кој приклучок е отворен.
Карактеристики за корисникот
Подолу се техничките карактеристики, според спецификациите на производителот:
- Шифра на производ: 35135T
- Шифра кај производителот: 066434
- Модел: LK 525 MultiZone 3W
- Тип: моторизиран трокрак зонски вентил
- Приклучоци: F 1″ внатрешен навој (Rp 1)
- Kvs: 8,0 m³/h
- Вртежен момент: 5 Nm

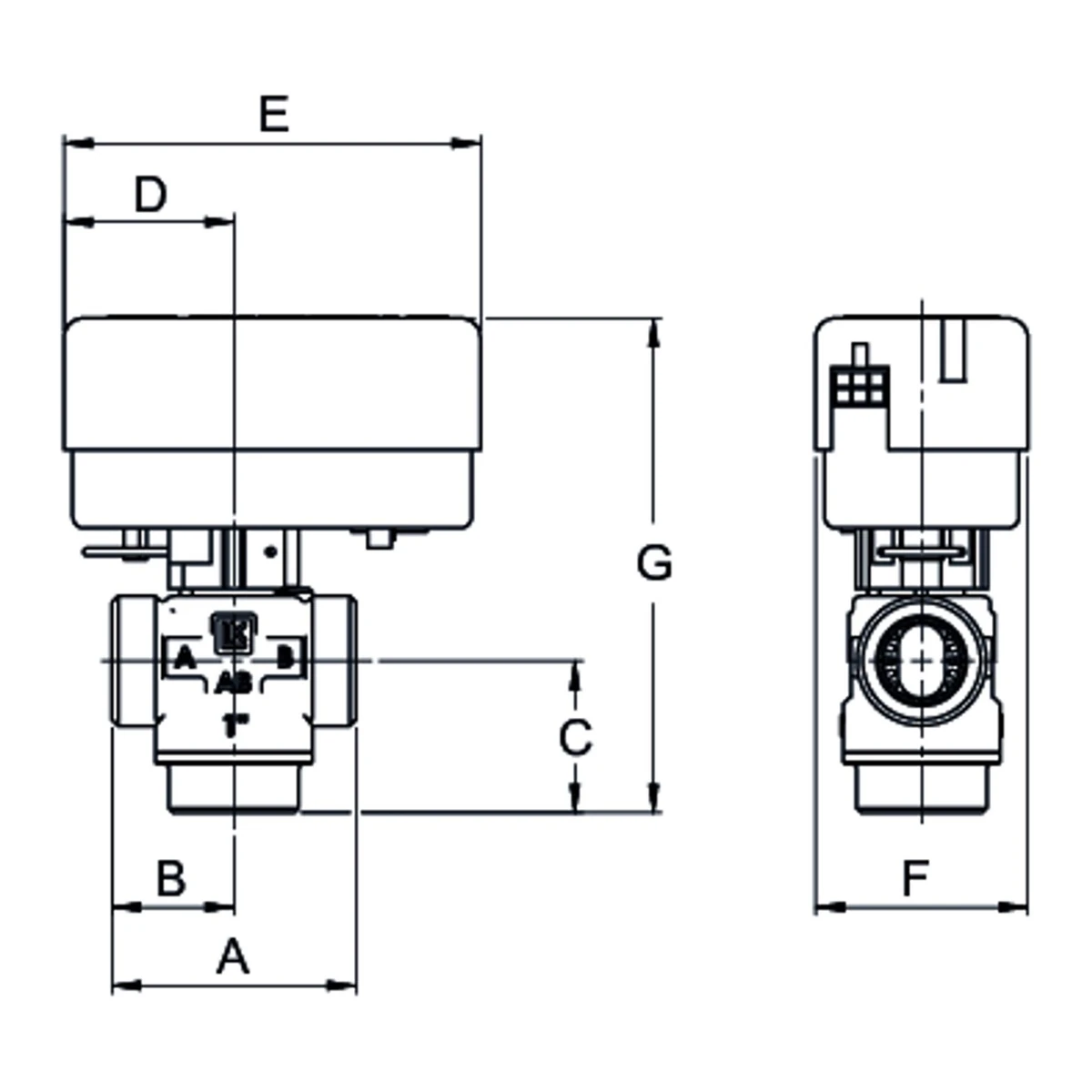

- Димензии (A × B × C × D): 74 × 37 × 40 × 43 mm
- Димензии (E × F × G): 107 × 54 × 127 mm
- Тежина: 0,6 kg
- Агол на вртење: 60°
- Време на пресвртување: 8 s
- Макс. работен притисок: 1,0 MPa (10 bar)
- Макс. диференцијален притисок: 100 kPa (1 bar)
- Работна температура: мин. 5 °C / макс. 80 °C (кратко 90 °C)
- Амбиентална температура: мин. 1 °C / макс. 60 °C
Предности на зонски вентил LK 525 MultiZone
Вентилот не смее да се монтира со моторот под телото, а моторот се поставува само во една положба. При снемување струја конусот останува во тековната положба. Со исклучено напојување вентилот може рачно да се постави во средна положба, при што протокот се распределува меѓу кругот на греење и кругот на санитарна вода. Пластичниот адаптер 066177 меѓу телото и моторот го штити моторот од кондензација, заледување и високи температури.
Моторот работи на 230 V и пресвртува за 8 секунди при агол на вртење од 60°. Телото е од месинг CW617N, надворешниот капак од CW614N, а плочата и вретеното се од PPS композит.
За кого е наменет овој зонски вентил?
Наменет е за инсталатери на топлински пумпи, монтери на системи со акумулатор и сервисери на автоматика за греење. Погледнете ги и останатите производи од категоријата Мешачки вентили.
Често поставувани прашања за зонски вентил LK 525 MultiZone
Каков приклучок има LK 525 MultiZone 3W 066434?
Има внатрешен навој F 1″ (Rp 1).
Колку брзо пресвртува вентилот?
Времето на пресвртување е 8 s, при агол на вртење од 60°.
Што се случува при снемување струја?
Конусот останува во тековната положба; со исклучено напојување вентилот може рачно да се постави во средна положба.
Зошто е погоден за топлински пумпи?
Ротирачката плоча издржува поголема разлика на притисок и го намалува ризикот од заглавување по долг прекин во работата.
Колку изнесува Kvs вредноста?
Kvs е 8,0 m³/h.
